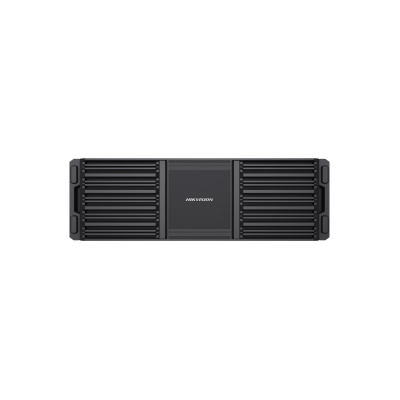

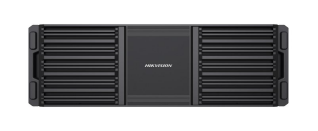

10槽位机箱
硬件结构
采用4.5U标准机架式设计，运营级ATCA机箱系统，
插拔式模块化设计，具备10个混插槽位，业务板卡支持热插拔
双电源冗余设计，配备4组智能风扇自动调温，可拓展双主控
音视频输入
支持HDMI内嵌音频和3.5mm外置音频输入，音频输入支持双声道，立体声
支持电脑、视频会议终端、超高分服务器等视频输入信号源，支持VGA、DVI、HDMI、DP 4K信号输入，支持网络IPC、NVR等设备类型作为网络信号源输入
图像采集及输出均支持YUV 422
支持超高分融合，支持16个4K超高清信号接入
支持输入OSD叠加
支持输入图像裁剪，能将输入图像黑边进行剪裁
音视频输出
支持HDMI内嵌音频和3.5mm外置音频输出
支持VGA、DVI、HDMI视频信号输出
采用帧同步技术，保证所有输出口的图像完全同步，画面完整，播放流畅，无卡顿丢帧情况，无撕裂和拼缝现象
音视频编解码
输入板支持H.264/H.265编码，支持子码流及主码流编码
最大支持40个编码通道，支持40路200W视频编码能力（输入板满配）
输出板支持IPC/NVR等网络源解码，支持子码流及主码流解码，包含H.264、H.265、Smart264、Smart265、MJPEG等主流格式解码，支持PS、TS、ES、RTP、HIK等主流封装格式
最大支持640个解码通道，可支持320路200W视频同时解码上墙（输出板满配）
支持3200W高清视频解码
支持智能解码，支持码流修改和切换，可设置分割画面自动取子码流
电视墙功能
支持多电视墙，最大支持8个电视墙
支持电视墙预编辑、窗口可视化预览、预监
支持开窗和漫游功能，单屏最大支持8个图层开窗，单个窗口支持1/4/6/8/9/16/25/36/49/64画面分割
支持8张底图显示，底图分辨率为1080P
支持虚拟条屏，整机最大支持24个字幕，单墙最大支持3个，支持背景颜色/透明度、字体类型/颜色/大小/方向、滚动速度设置、时钟添加
支持通过客户端软件抓屏，进行桌面投屏上墙
最大支持128个预设场景，用户可以自定义每个场景电视墙布局
最大支持64个预案轮巡组，每个预案可自定义设置点位、场景、时间
支持RTPRTSP协议进行网络源预览
设备接入和开放
支持通过网络键盘/串口键盘实现分屏切换、组操作及轮巡、场景切换、PTZ控制、电视墙回放等
支持串口连接LCD，通过软件实现屏幕开关控制，亮度、对比度、色彩、锐度的调节和画面水平、上下位置调节
支持GB28181协议接入平台实现管理和操作
支持ONVIF标准协议接入设备解码
运维支持
内置万兆交换网络，外置千兆网口支持链路聚合，支持NAT功能
支持Android、IOS、PC客户端、WEB方式访问和操作
支持远程配置，重启，恢复默认设置、升级、获取系统状态、日志、校时等日常维护操作
支持故障自动检测和设备异常报警功能，包括网络断开、IP冲突、非法访问、温度超限、风扇状态异常、解码信号源异常、设备异常等
支持可视化运维，维护界面展示主控及子系统网络拓补结构和关键节点网络状态

机箱高度：4.5U
总线类型：万兆网交换
信号采样质量：YUV422
主控板槽位数：2
配置主控板数量：1
电源槽位数：2
配置电源数量：2
业务板槽位数：10
最大输出槽位数：10
最大输入槽位数：10
整机解码能力：320路1080P30
整机编码能力：40路1080P60
整机拼接能力：60路
风扇：4个
USB接口：1个，USB 2.0
串行接口：2个，1个Console控制口（RJ45接口） + 1个RS485/232复用口（RJ45接口）
电源接口：AC100~240V，50/60Hz
整机功耗：≤420W
管理网口：1个，RJ45，10M/100M/1000M自适应以太网口
交换网口：2个，RJ45，10M/100M/1000M自适应以太网口
网络传输协议：SDK、RTSP、ONVIF、GB28181-2022
电视墙数量：8个
电视墙规模：≤60
开窗数量：≤512
单口画面分割数：1/4/6/8/9/16/25/36/49/64
输入源复制能力：2K输入板12路上墙能力，4K输入板3路上墙能力
单屏图层数：8个图层
整机图层数：480个
场景数量：128个
场景切换延时：400ms
预案数量：64个
电视墙预监：支持（客户端电视墙可视化）
预览路数：每个输入通道支持预览路数≤6
预览分辨率：预览支持子码流及主码流类型，其中子码流含CIF(352×288)/FCIF(704×576)/WD1(960×576)/720P(1280×720)/XVGA(1280×960)/UXGA(1600×1200)/1080P(1920×1080)，主码流含720P(1280×720) /XVGA(1280×960)/UXGA(1600×1200)/1080P(1920×1080)/XGA(1024×768)/WXGA(1360×768)/SXGA(1280×1024)/SXGA+(1400×1050)/WSXGA(1440×900)/WSXGA+(1680×1050)/1920×1200/2560×1440/2560×1920/3840×2160/4096×2160
超高清融合规模：≤16
底图：≤8个，单个底图最大分辨率1080P，底图格式JPG/JPEG
字幕数量：≤24个，单墙≤3个
输入OSD叠加：支持
输入图像裁剪：支持，上下左右各200个像素点
本地源上墙延时：90ms(1080P 60帧信号源)
工作温度：0℃~＋50℃
工作湿度：10％~90％
产品尺寸（宽×高×深）：442mm × 207.8mm × 446mm
净重：≤25.8 Kg（满配，其中机箱14.3Kg，子板1.05Kg/个）
毛重：≤43.5 Kg（满配，其中机箱21.3Kg，子板2.02Kg/个）
